MTI Instruments單通道電容無線探頭系統
發布時間:2021-04-21 16:50:28 瀏覽:1224

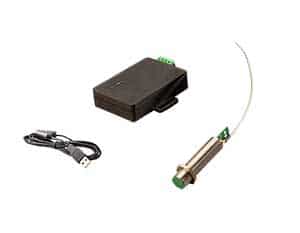

MTI Instruments單通道電容式無線探頭系統是2.4GHz的無線電容式空隙傳感器,與傳輸機器設備配套使用。校準后,它檢測到接地裝置金屬目標的距離。MTI Instruments單通道電容式無線探頭系統準許使用兩個防松螺母將變送器長期性安裝在工裝夾具或螺紋探頭支架上。探頭/信號發射器單元有兩個連接頭。一個連接器作為連接天線,第二個連接器作為連接電池,以便于便攜式操作。通常情況下,電池的安培小時數取決于應用軟件的規模。接收器與多至四個無線位移傳感器通信,以傳輸位移讀數。接收器作為RS-485ModbusRTU機器設備。接收器機器設備還必須連接到適當?shù)碾娫茨K。開始采集命令被發送到選定的傳感器,以開始以選定的速率獲取數據。
MTI Instruments單通道電容式無線探頭系統能夠?qū)蝹€樣品隨時執行手動式采集序列命令。采集順序使傳感器在一個采集周期內啟用。循環實現后,傳感器將傳送數據并返回到低功率狀態。信號發射器“傳感器”和接收器機器設備都是“藍牙”射頻收發器。他們能夠發送和傳輸數字分組信息。多個傳感器和接收器機器設備能夠在封閉的環境中工作,由于它們不會相互干擾。用戶能夠應用軟件MTI Instruments提供的軟件對探頭組件進行編程和校準。
應用領域
替代過時的渦流探頭系統
用更強的溫度穩定電容替代渦流探頭消除溫度漂移。
根據將無線探頭連接在一起檢測目標幾何體,獲取更多的洞察力內置式校準替代了現場渦流校準,減少安裝時間
不會受到磁場干擾
檢測旋轉機械中的空隙
無線功能和緊湊型的外形設計專門作為檢測困難或不能接近位置的空隙
針對表面速度高達600RPM的機器進行了優化
基于電容的技術準許檢測任何類型的金屬表面
深圳市立維創展科技有限公司,優勢直接渠道提供MTI Instruments訂貨服務,歡迎咨詢。
詳情了解MTI Instrument s請點擊:/brand/70.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
Probe / Transmitter Specifications
Measurement Range | 0.1-2mm |
Resolution | 0.014mm |
Accuracy | 0.043 mm |
Linearity error | 0.3% FSR |
Max sample rate | 4 SPS |
Max latency | 2 seconds |
Power | 3.4 – 4.5 VDC (1x 3.6V LTC battery) At 5 mA |
Radio frequency | 2.4Ghz |
Maximum distance from receiver device | 5 m , (Mounting dependent) |
Maximum number of devices in close proximity | 30 units |
Radio Frequency Conformity | IEEE 802.15.1 (ISM standard) |
Size | 10 mm dia x 60 mm long |
Weight | 10,5 grams |
Antenna connector required | Hirose U.FL-LP-040 |
Battery connector | SURS # SM05B-SURS-TF |
Mounting thread | 10 mm x .75 |
Battery life | Dependent on SPS and Sample Period |
Sensor System Receiver Specifications
Measurement Range | 0.1-2mm |
Power | 5-30 VDC, 100mA |
Interface Protocol | RS-485 Modbus RTU |
Protocol Baud | 19200 |
Protocol Parity | Even |
Protocol Stop Bits | 1 |
Device Address | 0x42 (may be adjusted) |
Operating Temperature | 4 to 55oC |
Storage Temperature | -15 to 65oC (5 to 150oF) |
Radio frequency | 2.4Ghz |
Maximum distance from sensor | 5 m , (Mounting dependent) |
Radio Frequency Conformity | IEEE 802.15.1 (ISM standard) |
Size | 15mm H x 44 W x 64 mm L |
Weight | 4 Oz |
Connector | Phoenix Contact #1844263 |
Mate | Phoenix Contact #1840382 |
