SD5400/SD5000系列高速橫向DMOS開關Linear Systems

發布時間:2024-01-10 09:01:40     瀏覽:902

SD5400/SD5000系列Linear Systems專為高速開關應用設計的四通道N通道增強型橫向DMOS模擬開關。這些開關具有更高的精度、速度和吞吐量,相比于JFET或多路復用器,它們的毛刺和失真較少。它們適用于高頻射頻操作,具有1ns的開關速度,并且具有70歐姆的“ON”電阻和0.5pf的反向傳輸電容的獨特組合。最大閾值為1.5V,可以簡單地通過TTL和CMOS驅動來滿足小信號應用的需求。

SD5400/SD5000可以切換模擬信號,其范圍可高達+/-10伏。而SD5401/SD5001則可以切換更小范圍的信號,最高為+/-5伏。所有版本都具備柵極ESD保護齊納二極管。

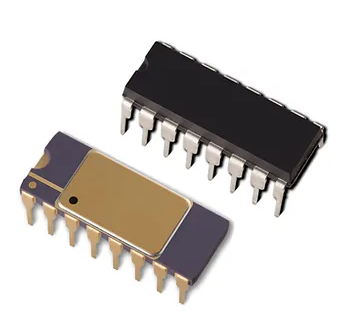

SD5400/SD5401的表面貼裝版本采用14引腳和16引腳的窄體SOIC封裝。而SD5000N/SD5001N的通孔版本則采用16引腳的DIP封裝。所有的封裝類型都可提供特定的電氣選項,包括裸片形式。

SD5400/SD5000系列高速橫向DMOS開關Linear Systems

特征描述:

· 高速開關的開關時間為1ns以內。

· 最大反向電容為0.5pF的超低反向電容。

· 閾值電壓低至導通電壓的1.5倍(Vgs(th)=1.5Vmax)。

· 改變模擬信號的電壓范圍為正負10伏。

· CMOS和TTL是兼容的。

· Calogic和SiliconixSD5400/SD5000系列的第二源替代品

· 使用了表面貼裝(SOIC-14.16)、插裝型PDIP-16封裝以及裸片技術

應用領域包括:自動測試設備(ATE)、模擬開關、模數轉換器、數模轉換器、激光驅動器、醫療成像、多路復用器、采樣保持器、開關驅動器和視覺系統。

     更多Linear Systems 相關產品信息可咨詢立維創展。
