　　Connor Winfield OH300-61005SV-096.0M VCOCXO晶振是一款高性能的晶體振蕩器，專為需要極高頻率穩定性和低相位噪聲的應用而設計。以下是該產品的詳細介紹：

　　基本特性：

　　輸出頻率：96.0 MHz，采用正弦波(Sinewave)輸出。

　　操作電壓：5Vdc，確保電源供應的穩定性和兼容性。

　　溫度范圍：-40°C至85°C，適用于廣泛的工業和商業環境。

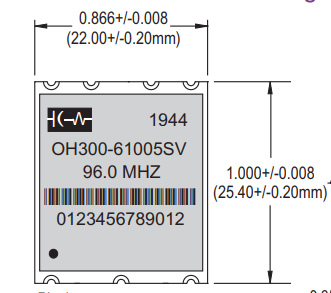

　　封裝：22x25.4mm SMT封裝，便于表面貼裝技術(SMT)的集成。

　　功能：Oven Compensated Voltage Controlled Crystal Oscillator(VCOCXO)，結合了溫度補償和電壓控制功能，以實現高精度的頻率輸出。

　　性能參數：

　　頻率穩定性：±10 ppb，確保在各種條件下都能保持精確的頻率輸出。

　　頻率校準：在25°C時，-0.1至0.1 ppm，提供精確的頻率調整能力。

　　頻率穩定性與溫度：-10至10 ppb，顯示了在不同溫度下的穩定性。

　　頻率與電源電壓：-5.0至5.0 ppb(Vcc ±5%)，表明電源電壓變化對頻率的影響極小。

　　頻率與負載：-2.0至2.0 ppb(負載±5%)，顯示了負載變化對頻率的影響也很小。

　　老化：每日：-5.0至5.0 ppb/day;第一年：-300至300 ppb;壽命公差(20年)：-800至800 ppb，這些參數表明了長期使用的頻率穩定性。

　　功耗和相位噪聲：

　　功耗(穩態@ 25°C)：1.25 W，低功耗設計。

　　啟動功耗(@ -40°C)：3.8 W，確保在低溫環境下也能快速啟動。

　　集成相位抖動(BW: 12kHz至20MHz)：0.5 ps rms，低相位抖動，適合高速數據傳輸和精密測量。

　　短期阿倫偏差(1s)：5.0E-11，表明了短期頻率穩定性的高精度。

　　啟動時間：500 ms，快速啟動，減少等待時間。

　　預熱時間：未具體說明(分鐘)，可能在特定條件下需要預熱。

　　單邊帶相位噪聲：在1Hz至100KHz的偏移下，有不同的dBc/Hz值，表明了在不同頻率偏移下的噪聲性能。

　　輸入特性：

　　控制電壓范圍：0.5至4.5 Vdc，提供寬范圍的控制電壓。

　　拉動范圍：±0.6 ppm，允許微調頻率。

　　輸入阻抗：100K Ohm，確保良好的電氣隔離和信號完整性。

　　封裝類型：SM-FR4 25.4x22mm，適合自動化生產線的組裝。

　　總結：

　　OH300-61005SV-096.0M VCOCXO晶振是一款專為高精度頻率控制設計的晶振，具有優異的頻率穩定性、低相位噪聲和低抖動特性。其SMT封裝和廣泛的溫度操作范圍使其成為通信、測量和控制系統中的理想選擇。
