VY1222M47Y5UQ6TV0陶瓷圓片電容器VISHAY

發布時間：2024-07-22 10:22:18 瀏覽：511

VY1222M47Y5UQ6TV0陶瓷圓片電容器VISHAY

　　VY1222M47Y5UQ6TV0陶瓷圓片電容器是由Vishay生產的一款高頻電容器，具有以下特點和規格：

　　1. 成本效益：該電容器采用單層陶瓷盤形設計，成本低廉，適合預算有限的應用。

　　2. 熱管理：由于使用陶瓷電介質，熱量能夠得到適當?shù)南?，有助于維持電容器的性能和壽命。

　　3. 電壓承受能力：該電容器能夠承受高達760VAC(50 Hz)或500VAC(50 Hz)的電壓，適用于多種高壓環境。

　　4. 工作溫度：最高工作溫度為125°C，適合在高溫環境中使用。

　　5. 尺寸和公差：電容器的深度為5毫米(最大)，電容值為0.0022uF，公差為±20%。

　　6. 引線和間距：采用徑向端接方式，引線直徑為0.6毫米，間距為10毫米。

　　7. 設計：電容器由兩面鍍銀的陶瓷盤組成，連接引線由鍍錫銅包鋼制成。

　　8. 封裝：封裝材料為阻燃環氧樹脂，符合UL 94 V-o標準，提供垂直(在線)結引線，引線間距可為10.0 mm或12.5 mm。

　　9. 特性：符合IEC 60384-14標準，具有高可靠性，適用于X1和Y1類安全電容器。

　　10. 應用：主要用于行對行濾波(X類)、線路對地濾波(Y類)、主輔耦合(SMPS)、EMI/RFI抑制和濾波等。

　　11. 電容范圍：從10pF至4700pF。

　　12. 額定電壓：根據IEC 60384-14標準，X1類為760 VAC(50 Hz)，Y1類為500 VAC(50 Hz)，以及1500 VDC。

　　13. 測試電壓：組件測試為4000 VAC(50 Hz)，持續2秒;隨機抽樣檢驗和涂層耐壓測試均為4000 VAC(50 Hz)，持續60秒。

　　14. 絕緣電阻：≥10000 MΩ。

　　15. 電容公差：±20%(代號M);±10%(代號K)。

　　16. 耗散因子：第一類最大為0.5%(1 MHz)，第二類最大為2.5%(1 kHz)。

　　17. 工作溫度范圍：-40°C至+125°C。

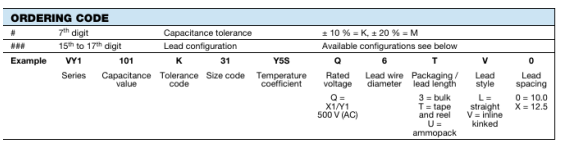

訂購指南：

VY1222M47Y5UQ6TV0陶瓷圓片電容器VISHAY 訂購指南
