105883AK-1反激式變壓器VANGUARD ELECTRONICS

發布時間:2024-07-26 09:15:31     瀏覽:696

105883AK-1反激式變壓器VANGUARD ELECTRONICS

  105883AK-1反激式變壓器是由Vanguard Electronics生產的一款電子元件,具有以下特點和規格:

  1. 電氣規格:

  電感測量頻率:從100 KHz到500 KHz。

  工作溫度:所有電氣規格在25°C環境下測量。

  電感:在500 KHz、0.1 VRMS條件下,1-2引腳間的電感為3.30uH±5%。

  漏感:在相同條件下,當3、4、5、6引腳短路時,1-2引腳間的漏感最大為0.5 uH。

  匝數比:1-2:3-4:5-6 = 1:1:1。

  直流電阻(DCR):1-2和5-6引腳間的直流電阻為6 mOHMS,3-4引腳間的直流電阻為100 mOHMS。

  絕緣電壓:3-4與其他繞組間的絕緣電壓為1000 VAC,其他繞組間的絕緣電壓為500 VAC。

  2. 其他特性:

  材料熱等級:155°C。

  重量:約10g。

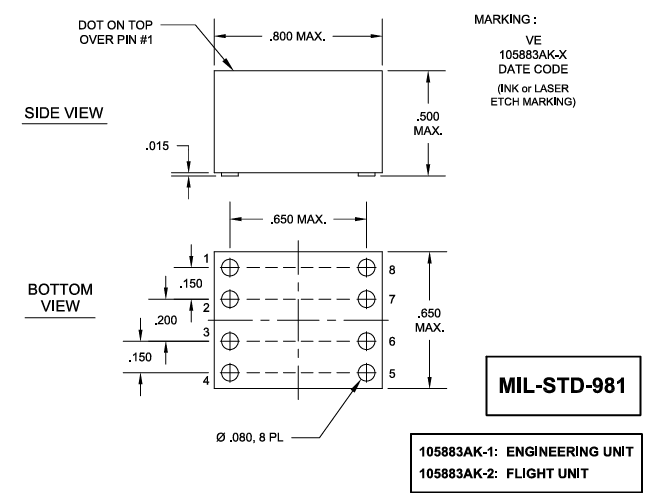

  尺寸:0.8 × 0.65 × 0.5 英寸。

  系列:105883AK-X。

  安裝類型:貼片。

  應用等級:COTS+(Commercial Off-The-Shelf Plus)。

  初級電感:3.3 μH。

  漏感:0.5 μH。

  初級 DCR:0.006 歐姆。

  次級 DCR:0.1 歐姆。

  DWV:500, 1000。

  寬容:±5%。

  端接類型:鉛。

  端接完成:錫/鉛。

  這款變壓器適用于需要反激式轉換的應用,具有良好的電氣性能和絕緣特性,適用于商業級以上的環境。其設計緊湊,便于集成到各種電子設備中。


推薦資訊

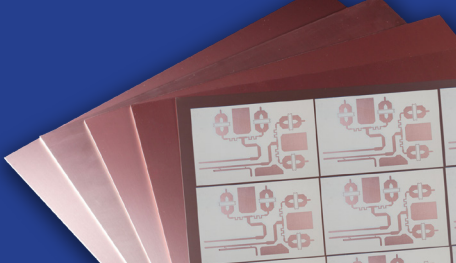

  • RO4350B?層壓板Rogers
