　　EZ Form Cable同軸電纜是由美國EZ Form公司生產的高品質電纜產品，該公司成立于1984年，專注于TPC線纜制造。EZ Form Cable同軸電纜具有多種規格選擇，包括不同的阻抗、導體外徑和最大工作頻率，廣泛應用于軍事航空、電信、醫療、儀器儀表和測試領域。

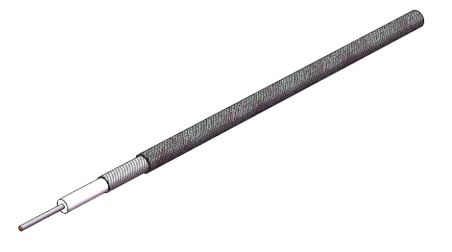

　　同軸電纜的基本結構

　　同軸電纜由以下幾個主要部分組成：

　　1. 中心導體：負責傳輸信號。

　　2. 絕緣層：隔離中心導體和外導體，確保信號傳輸?shù)姆€(wěn)定性。

　　3. 外導體(屏蔽層)：提供屏蔽，防止外部干擾，同時保護內部結構。

　　4. 外層護套：保護整個電纜免受物理?yè)p傷和環境影響。

　　同軸電纜的類型及其特點

　　根據應用需求和性能特點，EZ Form Cable同軸電纜可分為以下四種類型：

　　1. 相位穩定電纜 (Phase Stable Cable)

　　特點：采用EZ Form相位穩定介質，減少溫度變化帶來的相位不穩定問題。

　　應用：適用于按圖定制的電纜組件或作為散裝電纜提供。

　　連接器：提供EZ-PT86相位穩定電纜的射頻連接器。

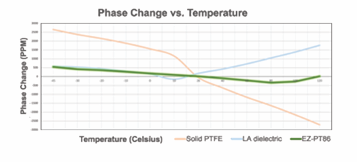

　　溫度特性：在溫度變化時，相比傳統PTFE材料表現出更穩定的相位變化。

　　2. 半剛性電纜 (Semi-Rigid Cable)

　　特點：具有獨特的易彎曲結構，成型后保持固定形狀，適合自動化彎曲設備或手工成型。

　　規格：電纜直徑從0.020英寸到0.500英寸不等，材料為銅、鋁或不銹鋼，長度可達150英尺。

　　標準：27種電纜通過了MIL-DTL-17標準認證(QPL列出)。

　　特殊阻抗：提供如15歐姆、25歐姆和93歐姆的特殊阻抗選擇。

　　鍍層：可提供錫、鉛錫、銀等多種鍍層。

　　3. EZ-Flex可成型電纜 (EZ-Flex Formable? Cable)

　　特點：具有半剛性電纜的性能，但可以手工彎曲成型，無需工具，便于安裝和布線。

　　屏蔽效果：100%屏蔽，便于手工安裝。

　　兼容性：適用于與半剛性電纜配套的焊接連接器。

　　規格：可提供0.047、0.086、0.141和0.250英寸直徑，且有護套版本。

　　屏蔽材料：銅-錫外導體，屏蔽效果與半剛性電纜相當，并提供非磁性版本。

　　4. EZ-Flex? 電纜　　

　　特點：真正的柔性高性能微波電纜，可與半剛性電纜媲美，但具有RG型電纜的靈活性。

　　結構：雙重屏蔽結構，低RF泄漏和電壓駐波比(VSWR)，耐用且重量輕。

　　型號：主要有EZ-Flex? 401、402和405。

　　應用場景

　　EZ Form Cable同軸電纜廣泛應用于以下領域：

　　軍事航空：需要高可靠性和耐用性的應用。

　　電信：提供高頻信號的可靠傳輸。

　　醫療：用于精密儀器和設備。

　　儀器儀表和測試：需要高精度和穩定性的測試環境。

　　總結：

　　EZ Form Cable同軸電纜通過其多樣化的產品線和特殊的設計，滿足了不同應用場景的需求。無論是需要高穩定性的相位穩定電纜，還是需要靈活安裝的EZ-Flex電纜，EZ Form都能提供合適的產品解決方案。
