Infineon英飛凌IRGB15B60KD IGBT芯片
發布時間:2025-02-14 09:18:42 瀏覽:344

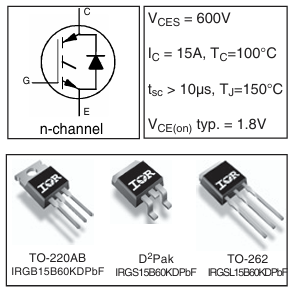

Infineon IRGB15B60KD是一款絕緣柵雙極型晶體管(IGBT)與超快軟恢復二極管的組合器件。
基本特性
低導通電壓:采用低 VCE(on) 的非穿透型 IGBT 技術。
低二極管正向壓降:二極管的正向壓降較低,有助于降低功耗。
10μs 短路能力:能夠在 10 微秒內承受短路,具有較強的過載能力。
正溫度系數:VCE(on) 隨溫度升高而增大,有助于并聯工作時的電流分配。
超軟恢復特性:二極管的反向恢復特性非常柔和,有助于降低電磁干擾(EMI)。
主要參數
集電極 - 發射極電壓:600V。
連續集電極電流:25°C 時為 31A,100°C 時為 15A。
脈沖集電極電流:62A。
二極管連續正向電流:25°C 時為 31A,100°C 時為 15A。
最大柵極 - 發射極電壓:±20V。
最大功耗:25°C 時為 208W,100°C 時為 83W。
熱阻抗
結 - 外殼熱阻抗:IGBT 為 0.6°C/W,二極管為 2.1°C/W。
外殼 - 散熱器熱阻抗:0.50°C/W。
結 - 周圍環境熱阻抗:典型插件安裝為 62°C/W,PCB 安裝為 40°C/W。
電氣特性
集電極 - 發射極飽和電壓:在 15A、VGE=15V、TJ=25°C 時為 1.8V。
柵極閾值電壓:3.5V 至 5.5V。
總柵極電荷:56nC 至 84nC。
開關損耗:TJ=25°C 時,總開關損耗為 560μJ 至 785μJ;TJ=150°C 時,總開關損耗為 835μJ 至 1070μJ。
反向恢復特性
反向恢復能量:540μJ 至 720μJ。
反向恢復時間:92ns 至 111ns。
應用場景
該器件適用于對效率和可靠性要求較高的電機控制應用,能夠提供高功率密度和低電磁干擾的解決方案。
深圳市立維創展科技有限公司公司,優勢分銷Infineon英飛凌部分產品線,快速交付,歡迎聯系。
推薦資訊

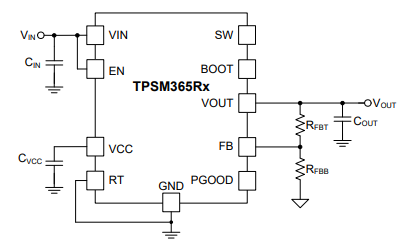

TI德州儀器?TPSM365R6或TPSM365R3是款600mA或300mA、65V輸入同步降壓DC/DC電源模塊,TPSM365R6在緊湊型且容易選用的3.5mm×4.5mm×2mm11管腳QFN封裝中集合了功率MOSFET、集成化電感器和啟動電容器。

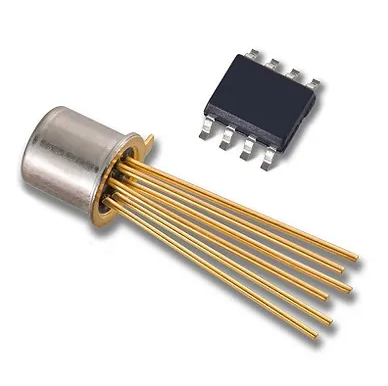

LSK389 是 Linear Systems 低噪聲 JFET 系列的領先產品。LSK170 是 LSK389 的 N 溝道單通道版本,LSJ74 是 LSK170 的 P 溝道對應版本。與LSK389相比,N溝道雙LSK489的噪聲略高,但輸入電容較低,LSJ689?是其P溝道雙通道。除 LSK 系列外,所有 Linear Systems 的 JFET 標準產品的噪聲都遠低于其他制造商的產品,并以改進標準產品?商標進行銷售。
