- 產品詳情
Connor-Winfield的TX14系列溫度補償晶體振蕩器和壓控溫度補償晶體振蕩器是為S3電信應用而設計的。通過使用模擬溫度補償，本裝置能夠在商業或工業溫度范圍內保持低于1 ppm的穩定性。大多數模型將滿足±4.6 ppm的精度為二十年。STRATUM 3兼容的模型是可用的。
TX14系列提供±0.28 ppm至±2.50 ppm范圍內的溫度穩定性，超過商業，擴展商業或工業溫度范圍。
TX14系列可提供LVCMOS或剪切正弦波輸出以及三狀態啟用/禁用功能或可選的電子頻率調諧(VCTCXO)。這些振蕩器提供出色的相位噪聲特性，將滿足最嚴格的要求。

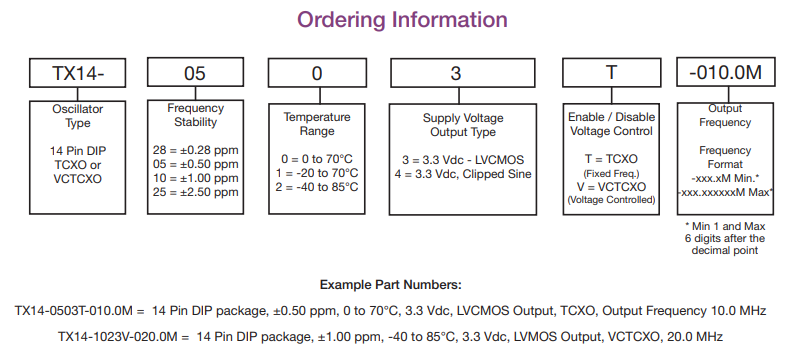

訂購信息：
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 頻率穩定性 | 頻率容差 | 頻率校準 | 電源電壓 | 頻率范圍 | 溫度范圍 | 拉力范圍 | 關鍵詞 |
| TX14-xx03V | VCTCXO | LVCMOS公司 | 14 針 DIP | +/-0.28ppm 至 +/-2.5ppm | +/-4.6ppm | +/-1.0ppm | 3.3 伏直流電 | 1.0 至 100.0 MHz | 0 至 70°C | 不適用 | 提高性能 |
| TX14-xx04V | VCTCXO | Clipped Sinewave | 14 針 DIP | +/-0.28ppm 至 +/-2.5ppm | +/-4.6ppm | +/-1.0ppm | 3.3 伏直流電 | 6.4 至 100 MHz | 0 至 70°C | 不適用 | 提高性能 |
| TX14-xx13V | VCTCXO | LVCMOS公司 | 14 針 DIP | +/-0.28ppm 至 +/-2.5ppm | +/-4.6ppm | +/-1.0ppm | 3.3 伏直流電 | 1.0 至 100 MHz | -20 至 70°C | 不適用 | 提高性能 |
| TX14-xx14V | VCTCXO | Clipped Sinewave | 14 針 DIP | +/-0.28ppm 至 +/-2.5ppm | +/-4.6ppm | +/-1.0ppm | 3.3 伏直流電 | 6.4 至 100 MHz | -20 至 70°C | 不適用 | 提高性能 |
| TX14-xx23V | VCTCXO | LVCMOS公司 | 14 針 DIP | +/-0.28ppm 至 +/-2.5ppm | +/-4.6ppm | +/-1.0ppm | 3.3 伏直流電 | 1.0 至 100 MHz | -40 至 85°C | 不適用 | 提高性能 |
| TX14-xx24V | VCTCXO | Clipped Sinewave | 14 針 DIP | +/-0.28ppm 至 +/-2.5ppm | +/-4.6ppm | +/-1.0ppm | 3.3 伏直流電 | 6.4 至 100 MHz | -40 至 85°C | 不適用 | 提高性能 |
特點:
?tcxo / vctcxo
?CMOS頻率范圍:1至100mhz
?裁剪正弦頻率范圍:6.4至100 MHz
3.3 Vdc操作
?LVCMOS，或剪切正弦波輸出
?頻率穩定性可用:
±0.28 ppm,
±0.5ppm，±1.0ppm或±2.5ppm
?溫度范圍:
0 ~ 70°C。-20 ~ 70℃或-40 ~ 85℃
?頻率公差:
±4.60 PPM 20年。
?低抖動<1ps RMS
?三狀態啟用/禁用功能
或引腳1上的電壓控制
?密封14針DIP封裝
符合RoHS標準/無鉛
?推薦用于新設計
應用:
?IEEE 1588應用
?同步以太網從時鐘，ITU-T G.8262 EEC選項1和2
?符合地層3,GR-1244-CORE和gr - 253核心
?無線通信
?小細胞
?測試和測量
